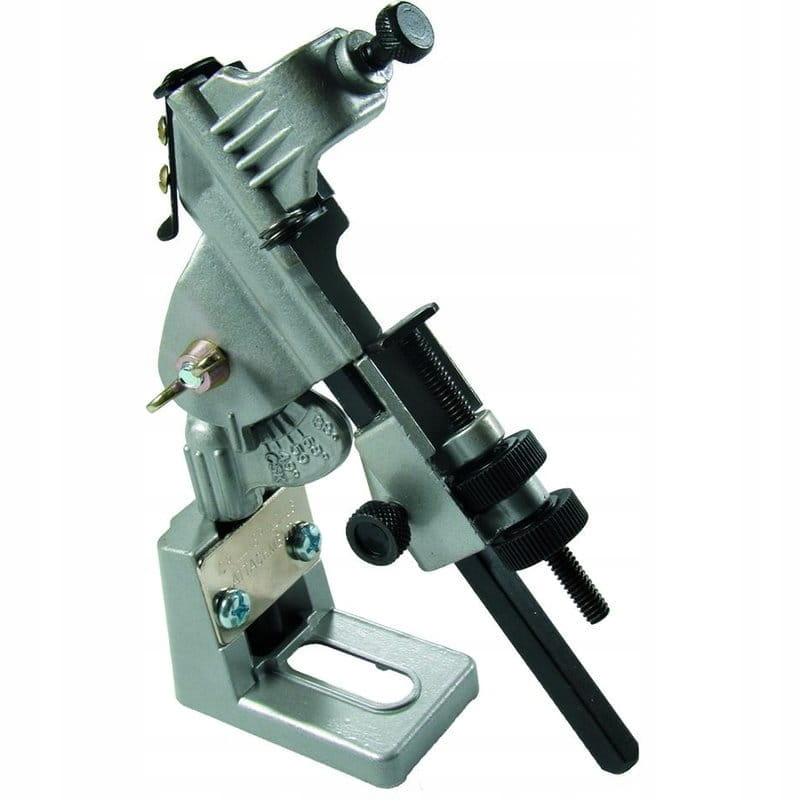

Uchwyt do ostrzenia wierteł C.420

Uchwyt do ostrzenia wierteł C.420

Opis techniczny

• Do precyzyjnego mocowania wierteł do szlifowania,

• do wierteł o średnicach 3 - 18 mm,

• 5 nastaw kątów szlifowania: 41°, 49°, 59°, 68°, 88°,

Instrukcja obsługi

Śrubą ustawić kąt szlifowania śrubą F

- 59° do normalnego użytku,

- 88° na cienki materiał, aby uniknąć przetarć,

- 68° dla małych wierteł,

- 49° do miękkich metali,

- 41° do zatapiania,

• 1. Śrubę zaciskającą B poluzować,

• 2. Sanki nastawne na 4-kątnej prowadnicy G poluzować. Śrubę regulującą D maksymalnie cofnąć i osadzić wiertło. Wiertło powinno być tak osadzone aby wystawało ponad krawędź C co najmniej o długość swojej średnicy. Wtedy śrubę H sanek i śrubę B lekko skręcić. (śrubę B lekko, aby wiertło ledwo się trzymało). Proszę uważać aby część spiralna była ułożona do góry C .

• 3. Urządzenie zamontować pionowo przed kamieniem do szlifowania (patrz szkic). Wiertło powinno być ustawione przy dolnej połowie kamienia z lewej lub prawej strony. (Uwaga: Urządzenie musi swobodnie być ruchome!) Podstawę A zamocować śrubą motylkową lub ściskiem, tak aby wiertło u góry miało ok. 5 mm odstępu od kamienia.

• 4. Śrubę zatrzymującą E wystarczająco poluzować, kamień szlifierski wprawić w rotację i za pomocą śruby D wiertło powoli przesuwać aby dotykało kamienia. Wówczas urządzenie odchylać na lewo i prawo (ok. 60°), wtedy automatycznie uzyska się odpowiedni kąt szlifowania. W zależności od tego jak głęboko ma być szlifowane wiertło śrubę D powoli w odstępach kręcić do przodu. Powoli. aby zapobiec przegrzaniu i spaleniu wiertła.

• 5. Śrubę E jako pozycję kontrolną skręcić. Śrubę B poluzować, wiertło wyciągnąć i odwrócić. Śrubę D powrotem skręcić i całość powtórzyć kolejny raz aż do końca śruby E .
